最新の販売、低価格、高品質の R&S ZNH8 ハンドヘルド ベクトル ネットワーク アナライザを購入するために、当社の工場に来ていただくことを歓迎します。無反射ディスプレイ、小型フォームファクター、堅牢なハウジング (IP51)。
| モデル | ポート | 頻度 | コネクタ | から開始 |
| R&S®ZNH8 注文番号 1321.1611.08 |
2 | 8GHz | N | 26,600ドル |
周波数範囲 30 kHz ～ 4/8/18/26.5 GHz

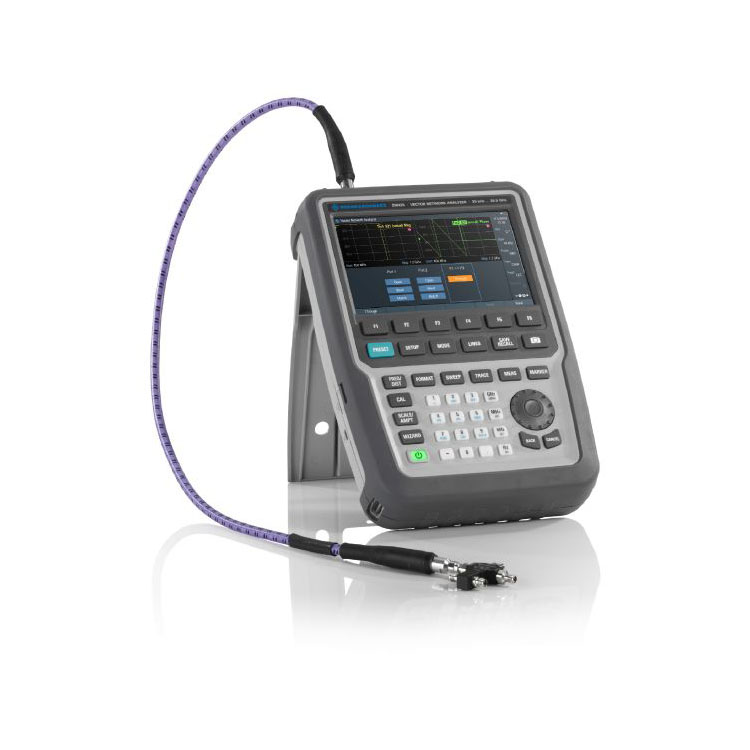

基本的な機器を使用した 1 ポートのケーブルとアンテナの測定
基本機器によるSパラメータ（S11、S12、S21、S22）測定
フィルタおよびアンテナ分離測定用の 100 dB (標準) ダイナミック レンジ
無反射ディスプレイ、小型フォームファクター、堅牢なハウジング (IP51)
洗練された RF アーキテクチャにより、最新のキャリブレーション タイプへのアクセスが可能
最新の販売、低価格、高品質の R&S ZNH8 ハンドヘルド ベクトル ネットワーク アナライザを購入するために、当社の工場に来ていただくことを歓迎します。 4 レシーバのアーキテクチャは、ポート 1 とポート 2 の両方にある専用のリファレンス レシーバとテスト レシーバで構成されます。これにより、R&S®ZNH は、未知のスルー、オープン、ショート、マッチ（UOSM）校正など、より高度な校正タイプをサポートできます。このキャリブレーションは、テスト ポートに異なる入力または出力コネクタ タイプを持つ DUT に役立ちます。

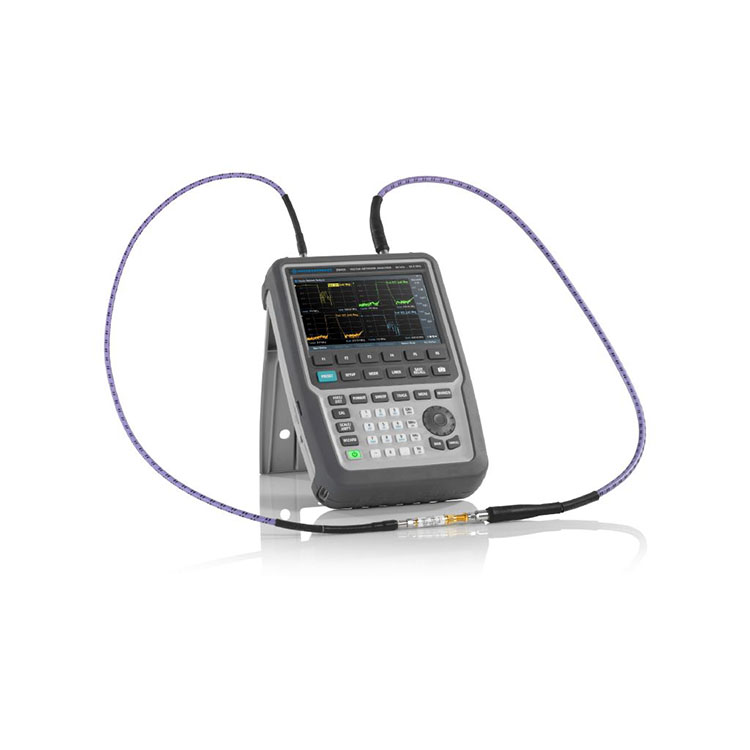

2 つのポート間の最小限の切り替えと UOSM などの高度なキャリブレーション
小型フォームファクターで優れた RF パフォーマンスを実現

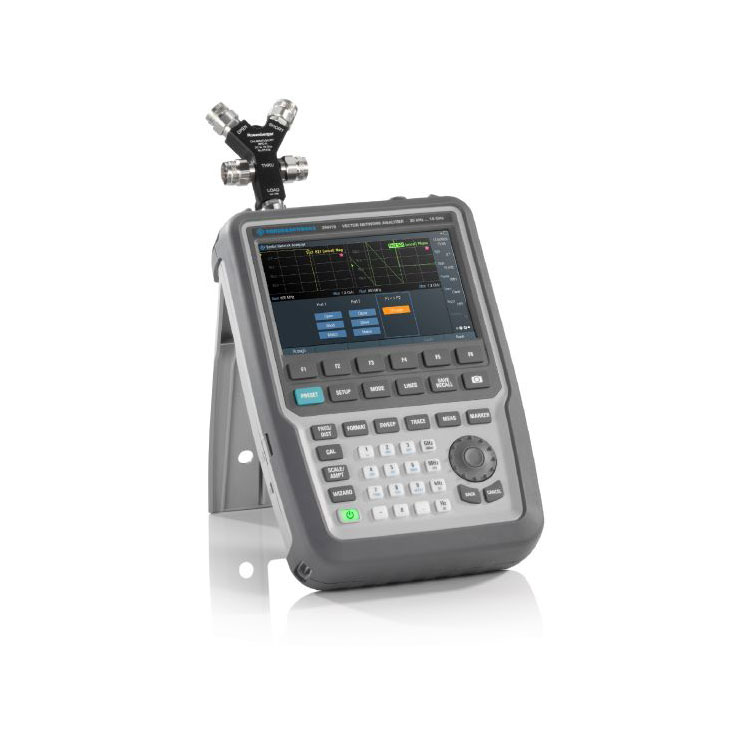

R&S®ZNH は持ち運びが容易で設置面積が小さいため、現場での測定に最適です。
R&S®ZNH は、次の機能により高いパフォーマンスも実現します。
30 kHz ～ 4/8/18/26.5 GHz の広い周波数範囲で幅広いアプリケーションをサポート
大きなレベル変動を測定するための最大100 dB (代表値) の高いダイナミックレンジ
0.0015 dB ～ 0.0040 dB (代表値) の低いトレース ノイズ振幅 (RMS) と 0.02° ～ 0.04° (代表値) の低いトレース ノイズ位相 (RMS) により高精度です。
両方のポートに受信機ステップ減衰器を内蔵しており、0 dB ～ 15 dB まで 5 dB ステップで調整可能
ポート入力電力範囲の直線性が向上し、アナライザーを過負荷から保護します。

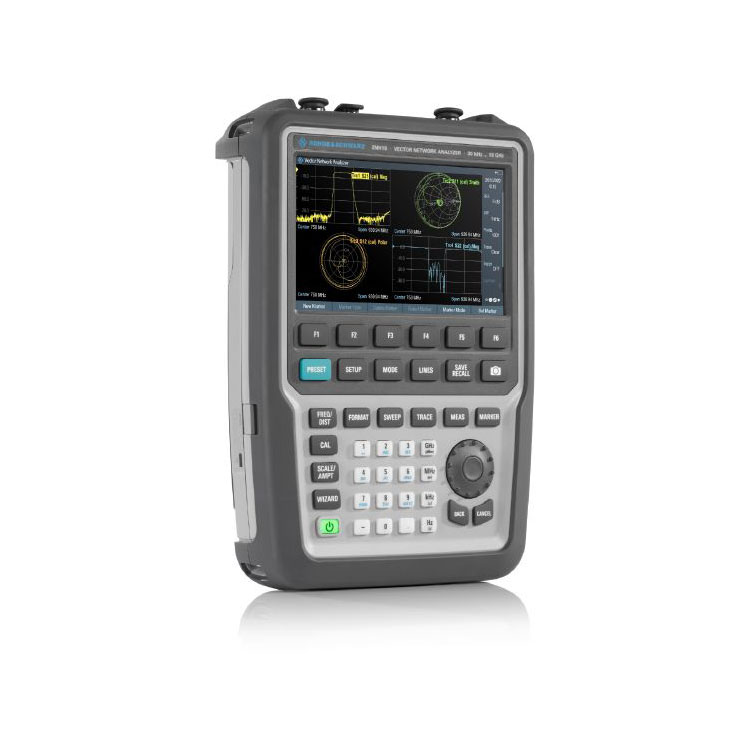

最高のユーザーエクスペリエンスを実現するマルチタッチスクリーン、リモートコントロール、測定ウィザード
マルチタッチスクリーンは、スマートフォンで利用できる標準のピンチズーム機能を提供します。 R&S®ZNH は、一般的な電話制御ジェスチャーをサポートしており、ユーザーがくつろげるようにサポートします。オペレーターが機器に直接アクセスできない場合でも、無料の PC、Android、iOS リモート コントロール アプリを使用してシームレスな操作を行うことができます。さらに、測定ウィザードは自動テストシーケンスによる測定の簡素化に役立ち、テストプロセスをスピードアップし、人的エラーの可能性を減らします。
静電容量式タッチスクリーン。直感的な操作が可能で、ディスプレイの調整は必要ありません。
構成概要メニューによるシンプルかつ迅速なセットアップ

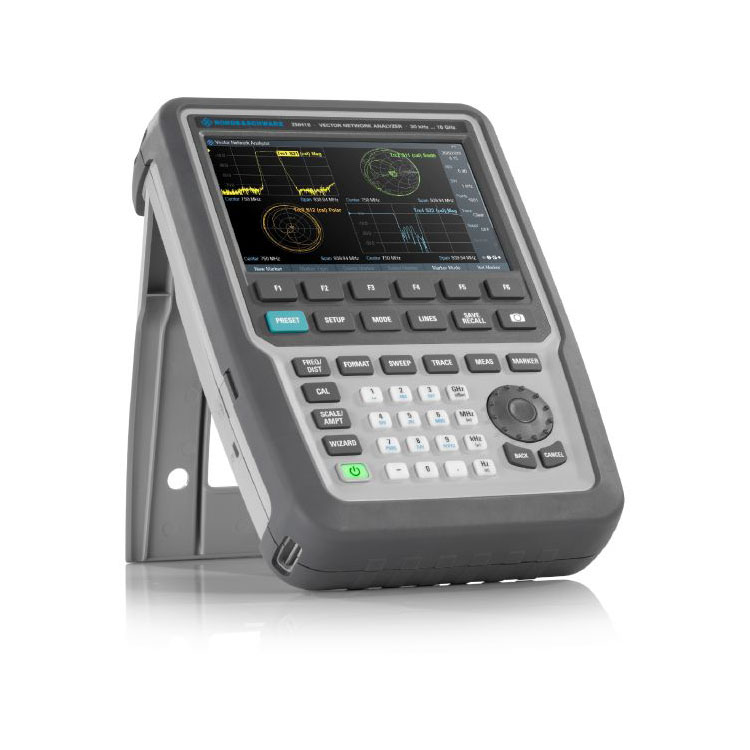

R&S®ZNH には、キーとロータリーノブの両方に加え、タッチスクリーンコントロールも備えています。キーの間隔が広く、手袋をしたままでも操作しやすい設計です。
静電容量式タッチスクリーンは、新しい種類のユーザー エクスペリエンスを提供します。
画面上の要素を直接操作する
メニューに素早くアクセス
周波数とスパンを変更する
マーカーの追加/移動/削除
もっと
構成概要メニューにより、測定設定を構成するために必要な手順が削減され、迅速なセットアップが可能になります。

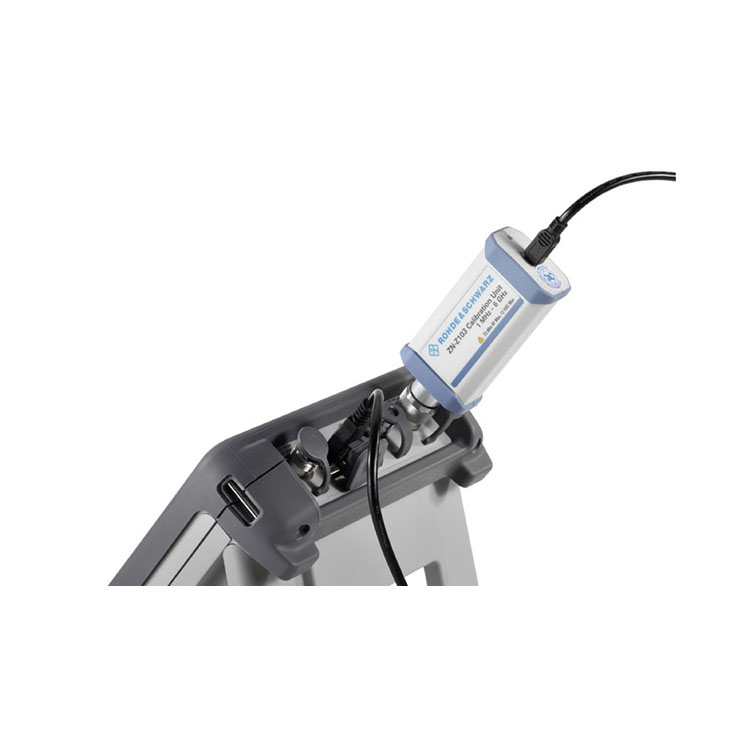

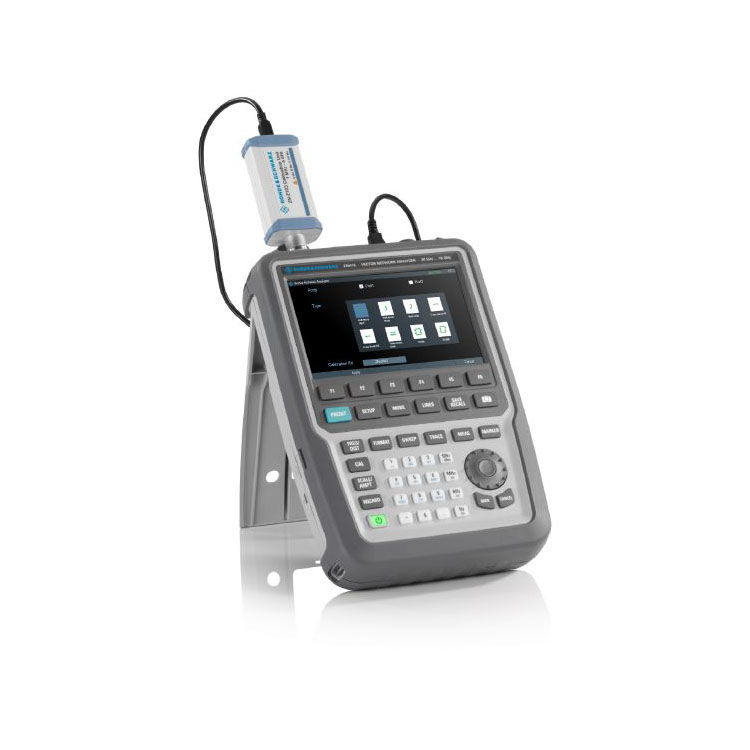

ユーザー定義のキャリブレーション シーケンスにより、柔軟なアプローチが可能になります。
充実した標準機能と簡単なオプション注文
R&S®ZNH ベースユニットには以下が含まれます。
故障までの距離の測定
1ポートのケーブル損失測定
反射測定
透過率測定
4 つの S パラメータ (S11、S12、S21、S22)
追加機能が必要な場合は、オプションを簡単に注文できます。すべてのオプションは透過的かつ個別に注文できるため、隠れたコストが発生したり、注文時に混乱したりすることはありません。

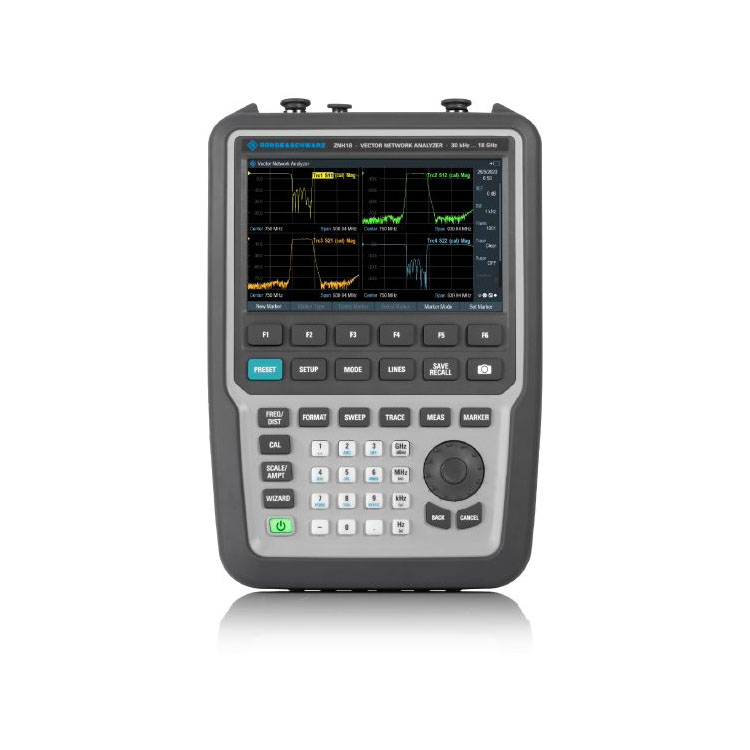

4 つの S パラメータ測定が標準で提供されます。
