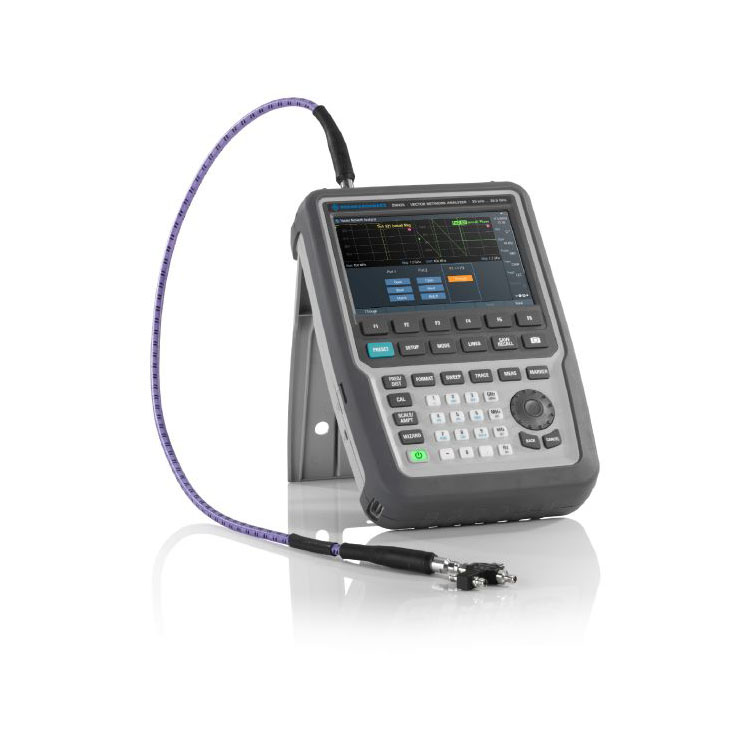

R&S ZNH26 ハンドヘルド・ベクトル・ネットワーク・アナライザ

R&S ZNH26 ハンドヘルド・ベクトル・ネットワーク・アナライザ

重要な事実

R&S ZNH26 ハンドヘルド ベクトル ネットワーク アナライザは当社の工場から安心してご購入いただけます。周波数範囲 30 kHz ～ 4/8/18/26.5 GHz

基本的な機器を使用した 1 ポートのケーブルとアンテナの測定

基本機器によるSパラメータ（S11、S12、S21、S22）測定

フィルタおよびアンテナ分離測定用の 100 dB (標準) ダイナミック レンジ

無反射ディスプレイ、小型フォームファクター、堅牢なハウジング (IP51)

4 つの受信機アーキテクチャ

洗練された RF アーキテクチャにより、最新のキャリブレーション タイプへのアクセスが可能

4 レシーバのアーキテクチャは、ポート 1 とポート 2 の両方にある専用のリファレンス レシーバとテスト レシーバで構成されます。これにより、R&S®ZNH は、未知のスルー、オープン、ショート、マッチ（UOSM）校正など、より高度な校正タイプをサポートできます。このキャリブレーションは、テスト ポートに異なる入力または出力コネクタ タイプを持つ DUT に役立ちます。

4 レシーバー アーキテクチャ

2 つのポート間の最小限の切り替えと UOSM などの高度なキャリブレーション

コンパクトなパワーユニット

小型フォームファクターで優れた RF パフォーマンスを実現

R&S®ZNH は持ち運びが容易で設置面積が小さいため、現場での測定に最適です。

R&S®ZNH は、次の機能により高いパフォーマンスも実現します。

30 kHz ～ 4/8/18/26.5 GHz の広い周波数範囲で幅広いアプリケーションをサポート

大きなレベル変動を測定するための最大100 dB (代表値) の高いダイナミックレンジ

0.0015 dB ～ 0.0040 dB (代表値) の低いトレース ノイズ振幅 (RMS) と 0.02° ～ 0.04° (代表値) の低いトレース ノイズ位相 (RMS) により高精度です。

両方のポートに受信機ステップ減衰器を内蔵しており、0 dB ～ 15 dB まで 5 dB ステップで調整可能

レシーバーステップアッテネーター

ポート入力電力範囲の直線性が向上し、アナライザーを過負荷から保護します。

操作が簡単

最高のユーザーエクスペリエンスを実現するマルチタッチスクリーン、リモートコントロール、測定ウィザード

マルチタッチスクリーンは、スマートフォンで利用できる標準のピンチズーム機能を提供します。 R&S®ZNH は、一般的な電話制御ジェスチャーをサポートしており、ユーザーがくつろ​​げるようにサポートします。オペレーターが機器に直接アクセスできない場合でも、無料の PC、Android、iOS リモート コントロール アプリを使用してシームレスな操作を行うことができます。さらに、測定ウィザードは自動テストシーケンスによる測定の簡素化に役立ち、テストプロセスをスピードアップし、人的エラーの可能性を減らします。

マルチタッチ機能

静電容量式タッチスクリーン。直感的な操作が可能で、ディスプレイの調整は必要ありません。

シンプルな構成

構成概要メニューによるシンプルかつ迅速なセットアップ

R&S®ZNH には、キーとロータリーノブの両方に加え、タッチスクリーンコントロールも備えています。キーの間隔が広く、手袋をしたままでも操作しやすい設計です。

静電容量式タッチスクリーンは、新しい種類のユーザー エクスペリエンスを提供します。

画面上の要素を直接操作する

メニューに素早くアクセス

周波数とスパンを変更する

マーカーの追加/移動/削除

もっと

構成概要メニューにより、測定設定を構成するために必要な手順が削減され、迅速なセットアップが可能になります。

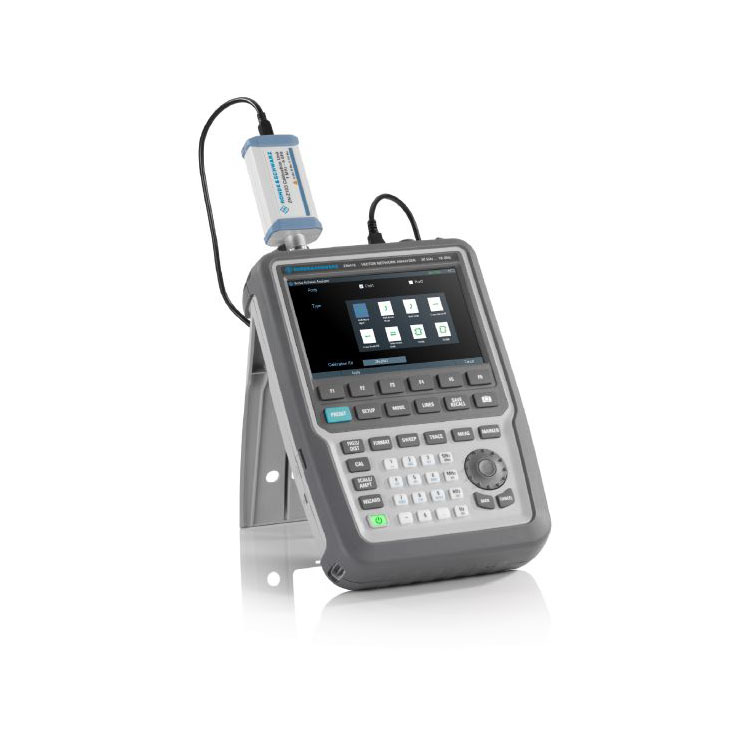

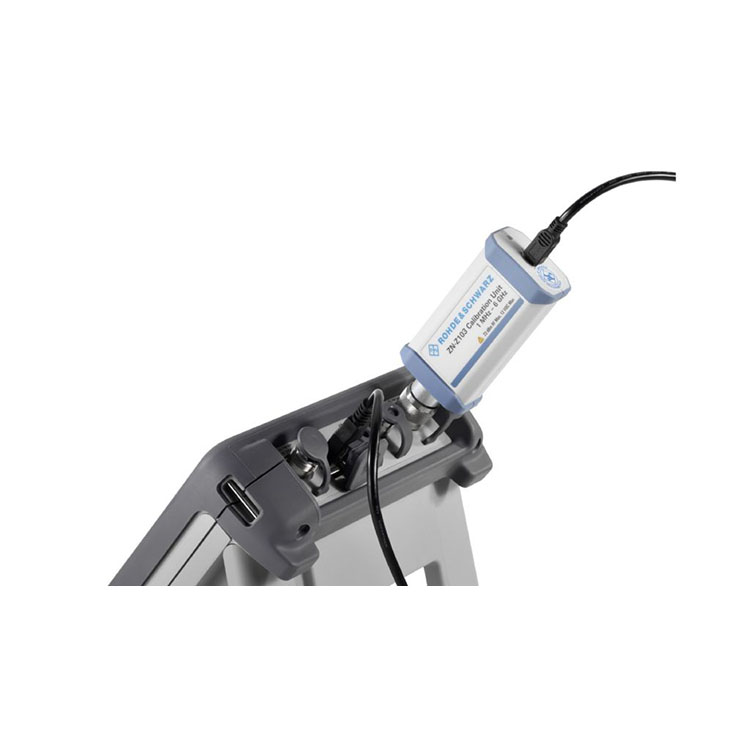

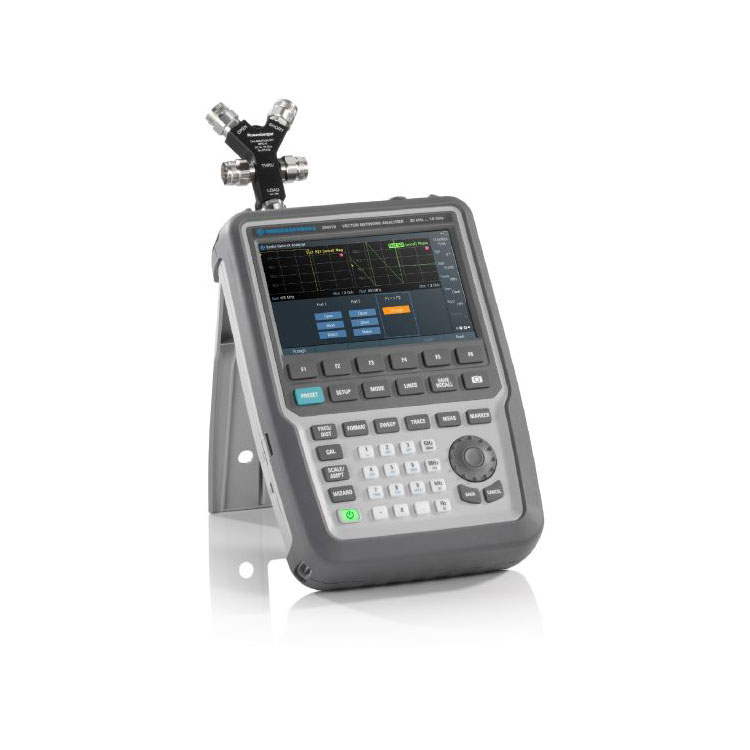

柔軟な校正

ユーザー定義のキャリブレーション シーケンスにより、柔軟なアプローチが可能になります。

シンプルに価値を付加できる

充実した標準機能と簡単なオプション注文

R&S®ZNH ベースユニットには以下が含まれます。

故障までの距離の測定

1ポートのケーブル損失測定

反射測定

透過率測定

4 つの S パラメータ (S₁₁、S₁₂、S₂₁、S₂₂)

追加機能が必要な場合は、オプションを簡単に注文できます。すべてのオプションは透過的かつ個別に注文できるため、隠れたコストが発生したり、注文時に混乱したりすることはありません。

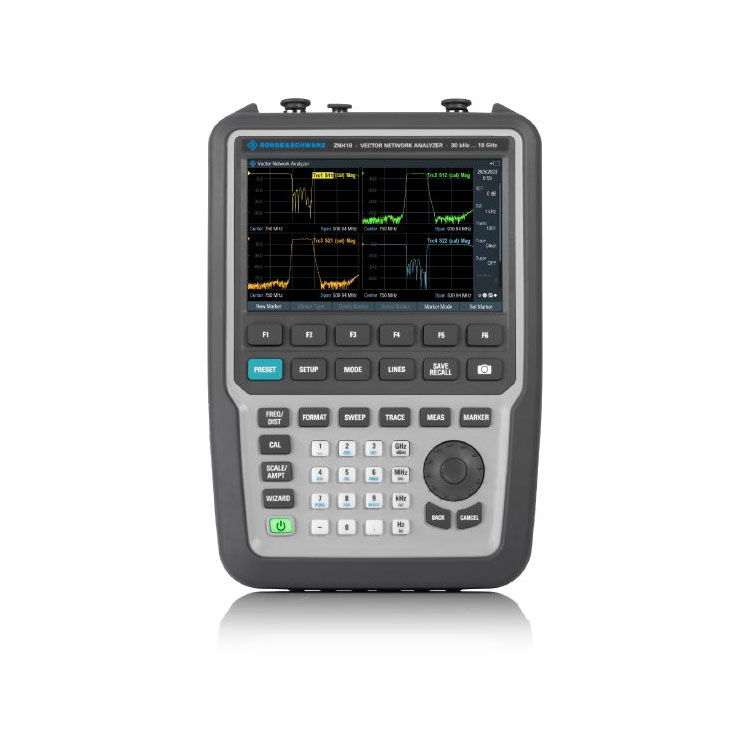

希望の形式で S パラメータ表示を迅速にセットアップします。

4 つの S パラメータ測定が標準で提供されます。
