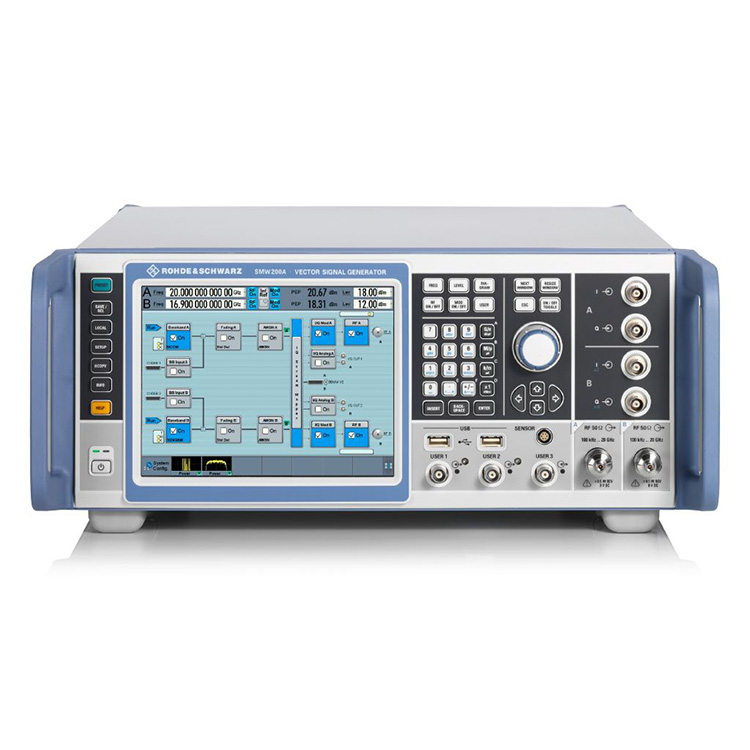

専門メーカーとして、当社は R&S SZU100A 信号発生器を提供したいと考えています。また、最大 2 つの内部ベースバンド モジュールと 4 つのフェージング シミュレータ モジュールを装備することもできます。このコンセプトにより、1 つのユニットに 2 つのフル機能のベクトル信号発生器が組み込まれ、複雑な信号シナリオを簡単に生成できるようになります。
| 製品名 | 周波数範囲 | レベル範囲 | I/Q変調帯域幅 | 高調波 |
| R&S®SZU100A | 100kHz～67GHz | -120dBm ～ +18dBm | 2 GHz 内部 2 GHz 外部 |
< -55dBc >3.5GHz |
最大67 GHzの周波数範囲（デュアルパス：最大44 GHz）
2 GHzの変調帯域幅
最大 800 MHz の帯域幅と最大 8x8 MIMO を備えた統合フェージング
すべての主要なデジタル通信規格に対応した信号生成
高度な GNSS およびレーダー シミュレーター
専門メーカーとして、当社は R&S SZU100A 信号発生器を提供したいと考えています。 パフォーマンスと機能の要件は、テストのセットアップとアプリケーションによって異なります。 R&S®SZU100A は、これらのさまざまな要件を克服する点で他の追随を許さず、信号発生器の新しい標準を確立します。コンポーネント、モジュール、完全な基地局など、あらゆるタイプの DUT を開発および検証する場合、R&S®SZU100A は最高のパフォーマンスを備えた適切なテスト信号を簡単に生成します。 R&S®SZU100A は、アプリケーションに必要なオプションを正確に装備できる柔軟なモジュラー設計を採用しています。古典的なシングルパスベクトル信号発生器からマルチチャネル MIMO 受信機テスターまで、あらゆる構成が可能です。
R&S®SZU100A は、シングルパス機器として最大 67 GHz、デュアルパス機器として最大 44 GHz の周波数範囲をカバーします。また、最大 2 つの内部ベースバンド モジュールと 4 つのフェージング シミュレータ モジュールを装備することもできます。このコンセプトにより、1 つのユニットに 2 つのフル機能のベクトル信号発生器が組み込まれ、複雑な信号シナリオを簡単に生成できるようになります。
R&S®SZU100A の標準ハイエンド シンセサイザは、優れた SSB 位相ノイズと非高調波性能を提供します。パフォーマンスをさらに向上させるために、いくつかの低位相ノイズ オプションが利用可能です。 R&S®SMW-B711/B721 超低位相ノイズ オプションにより、クラス最高の位相ノイズ性能が実現します。 R&S®SZU100A は、スペクトル純度が要求される測定に最適です。
最大 2 GHz の RF 帯域幅を備えた広帯域 I/Q 変調器は、無線通信、衛星通信、レーダーなど、その周波数範囲内のすべてのアプリケーションをカバーします。内部ベースバンドは、最大 2 GHz の RF 変調帯域幅の信号を生成できます。
最先端の D/A コンバーターと優れた RF チェーン設計により、優れた EVM パフォーマンスにより、2 GHz 帯域幅で < 0.4 dB という優れた変調周波数応答が保証されます。

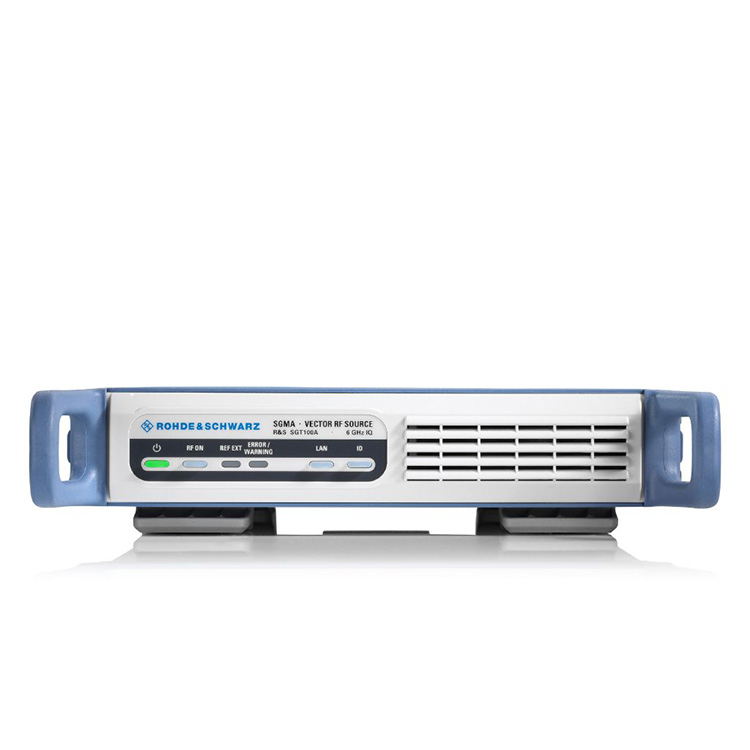

R&S®SZU100A は、最大 800 MHz のフェージング帯域幅に対応する統合チャネル エミュレーションを提供します。すべての主要な規格のフェージング プロファイルがプリセットとして利用可能です。最大 64 のフェージング チャネルにより、2x2、3x3、4x4、8x4、4x8、8x8 などのすべての主要な MIMO フェージング シナリオを 1 台の機器で設定できます。最大 8 つのキャリアのアグリゲーションもサポートされており、SGT100A 信号発生器モジュールを接続して最大 8 つの RF パスを提供できます。

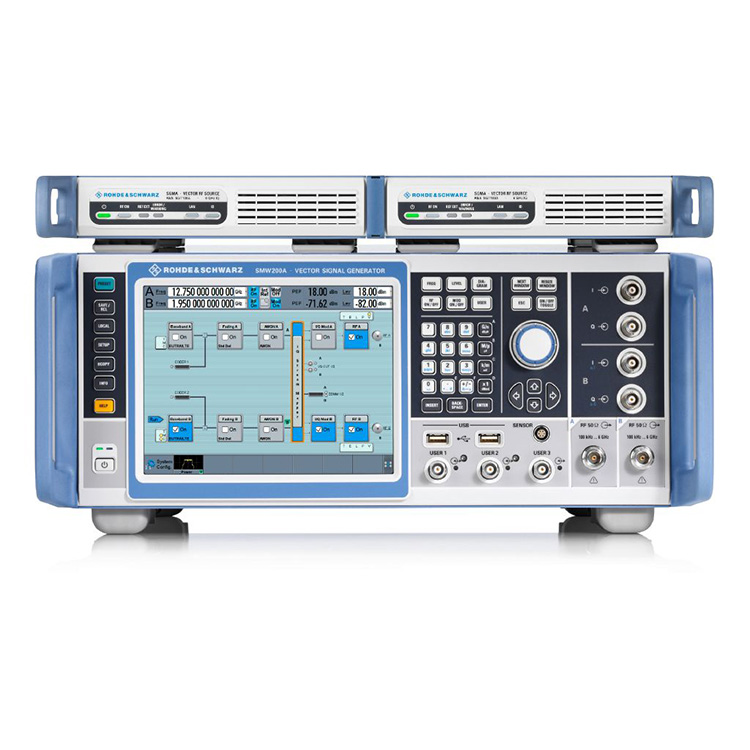

R&S®SZU100A から動作する 6 つの R&S®SGT100A 信号発生器モジュールを備えた 2 パス R&S®SZU100A。
内蔵の R&S®SZU100A グラフィックス機能は、生成された信号をリアルタイムで表示します。ユーザーはディスプレイのタイプを選択できます。 I/Q 対時間、周波数スペクトル、ベクトル図または CCDF。 R&S®SZU100A は、コード ジェネレータを備えた SCPI マクロ レコーダも提供しており、すべての手動操作ステップを記録して、リモート コマンド シーケンスを含むファイルを生成します。 MATLAB®、CVI、または Python の実行可能コードを直接生成するための統合コード テンプレートが提供されています。
リアルタイムのグラフィカル信号モニタリングは、複雑な信号を生成する場合に非常に役立ちます。
無線通信規格
リアルタイムのエンベロープ追跡
GNSSシミュレーション
レーダーシミュレーション
