R&S NRP67SN-V スリーパス ダイオード パワー センサは、当社の工場から安心してご購入いただけます。 R&S®NRPxxS/SN パワー・センサは 3 つの個別のダイオード・パスを使用し、それぞれが最適な検出器範囲で動作します。その結果、変調方式に関係なく平均電力を高精度に求めることができます。
| モデル | R&S®NRP67SN-V |
| 周波数範囲 | 50MHz～67GHz |
| レベル範囲 | -70dBm～+20dBm |
| LANインターフェース | √ |
| コネクタの種類 | 1.85mm(メートル) |
CW および変調信号の高速かつ正確なパワー測定
100,000 読み取り/秒

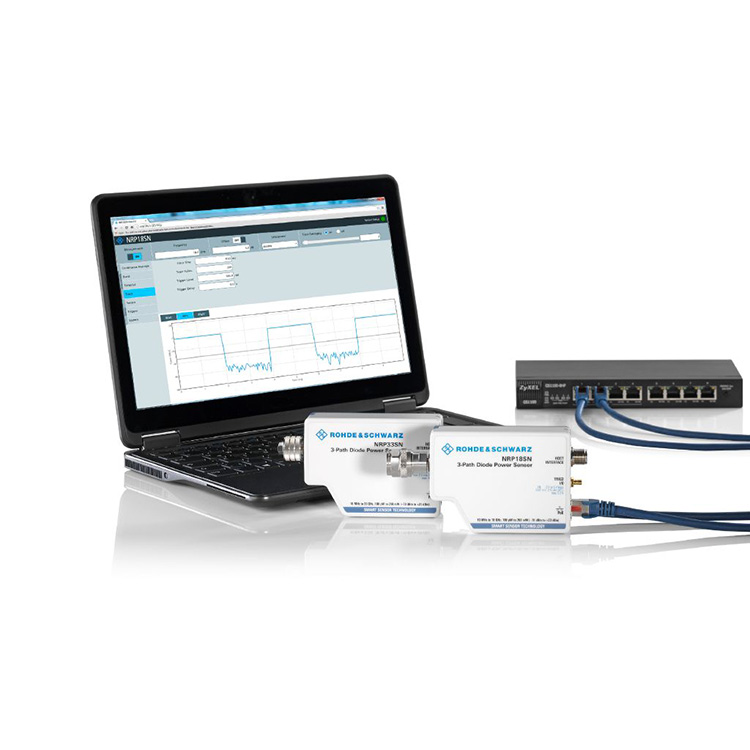

LANおよびUSB経由での制御と監視
高出力アプリケーション用のセンサー
R&S®NRXベースユニットによる柔軟な運用
R&S®NRPxxS/SN パワー・センサは 3 つの個別のダイオード・パスを使用し、それぞれが最適な検出器範囲で動作します。その結果、変調方式に関係なく平均電力を高精度に求めることができます。測定結果は妨害信号や高調波の影響をほとんど受けません。したがって、R&S®NRPxxS/SN パワー・センサは、熱パワー・センサと同様に動作しますが、速度は大幅に向上します。最大 93 dB のダイナミック レンジを実現し、-70 dBm という優れた測定下限を実現します。
多くのアプリケーションに最適なソリューション
3 パス ダイオード パワー センサーは、連続平均、バースト平均、タイムスロット平均、ゲート平均、およびトレース測定をサポートしているため、多くのアプリケーションに適しています。優れたパフォーマンスと前例のない測定速度と精度を特徴とするこのセンサーは、GSM や 3GPP などの無線信号だけでなく、LTE、LTE-Advanced、5G などの高帯域幅信号でも正確な平均電力測定を実行するために使用できます。
改良された thre-path コンセプト
R&S®NRPxxS(N) パワー・センサは 3 つの個別のダイオード・パスを使用し、それぞれが最適な検出器範囲で動作します。変調方式によらず高精度に平均パワーを求めることができます。測定結果は妨害信号や高調波の影響をほとんど受けません。したがって、R&S®NRPxxS(N) パワー・センサは熱パワー・センサと同様に動作しますが、速度が大幅に向上し、最大 93 dB のダイナミック・レンジを実現します。
-70dBmまでの低レベルでも
低レベルでの測定精度を高めるには、複数の測定値を平均する必要があります。平均化によりノイズ成分は減少しますが、測定速度も低下します。したがって、R&S®NRPxxS(N) パワー・センサは、測定ノイズが極めて低いことを念頭に置いて設計されています。
R&S®NRPxxS(N) パワー・センサは、現在市場で入手可能な最高の速度と精度で、下限の –70 dBm まで測定を実行できます。
最大 100,000 測定/秒による無制限の時間測定
高速連続平均モードでは、R&S®NRPxxS(N) パワー・センサは、測定値を失うことなく、最小トリガ繰り返し時間 100 µs で 1 秒あたり最大 100,000 回のトリガ測定を実行できます。この測定速度はバッファモードを使用することで実現されます。バッファモードでは、すべての測定データがセンサー内に収集され、1 つのブロックでセンサーのホストに送信されます。 R&S®NRPxxS(N) センサーは、時間制限なしで新しい高速モードを実行します。

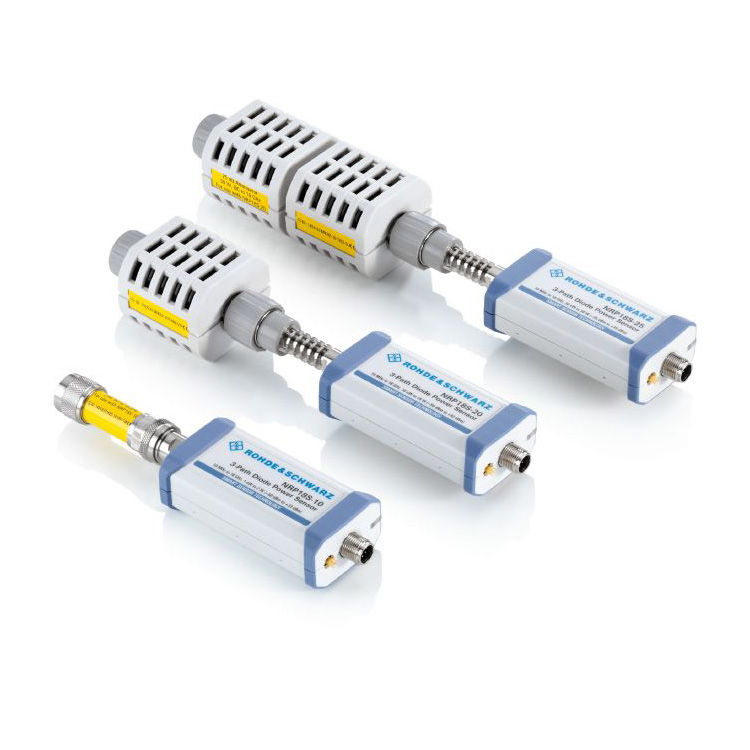

最大 30 W までの電力測定を実行
R&S®NRP18S-10、R&S®NRP18S-20、および R&S®NRP18S-25 高出力 3 パス ダイオード パワー センサは、R&S®NRP18S と 10/20/25 dB アップストリーム アッテネータで構成されています。最大 2 W、15 W、および 30 W の電力測定を実行できます。減衰器と併用すると、センサーと減衰器間の不一致誤差が自動的に補正されます。減衰器の S パラメータは製造時に決定され、センサーに保存されます。

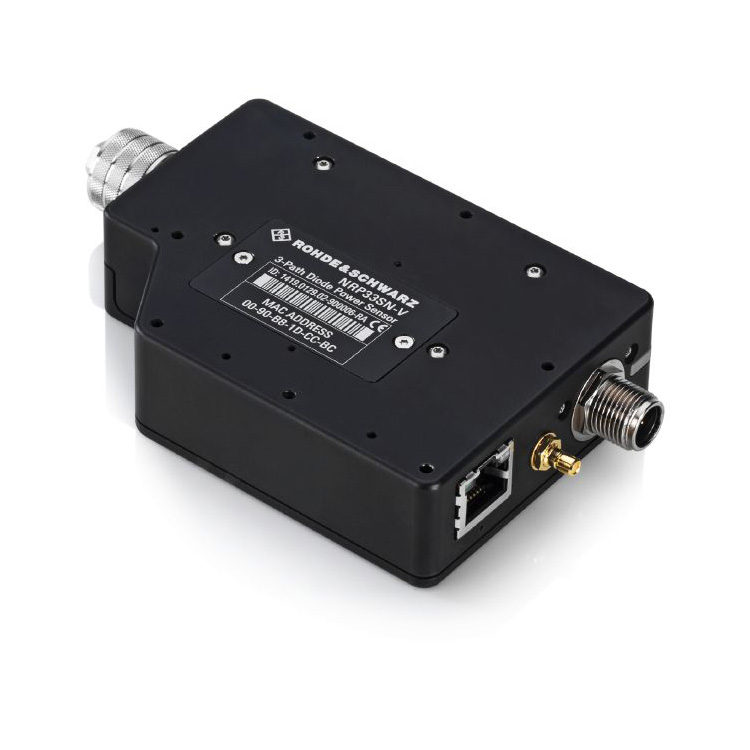

熱真空 (TVAC) チャンバーでの使用のために特別に設計
R&S®NRPxxSN-V TVAC 準拠パワー・センサーは、最大 67 GHz の周波数範囲の衛星通信アプリケーション向けに設計されています。すべてのコンポーネントは製造プロセス中に真空チャンバー内でベーキングされるため、ガスの発生は最小限に抑えられます。 LAN 機能のおかげで、パワー センサーはチャンバーの外側から簡単に制御および監視でき、同時にハウジングの通気孔により圧力の均一化が保証されます。
