E8257D、業界をリードする出力電力、レベル精度、位相ノイズを備え、100 kHz ～ 67 GHz (500 GHz まで拡張可能) の周波数をカバーし、高度な RF およびマイクロ波レーダーのテストに対応

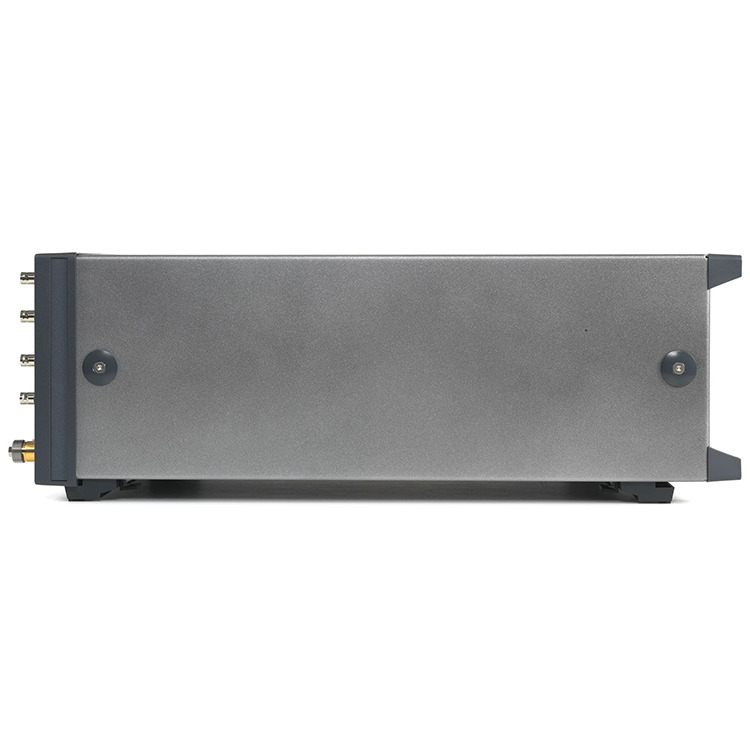

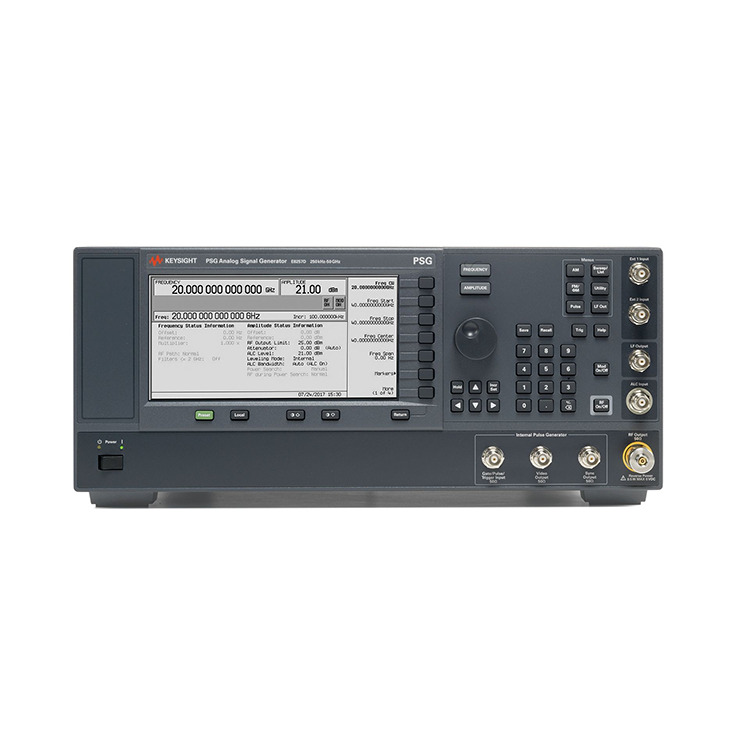

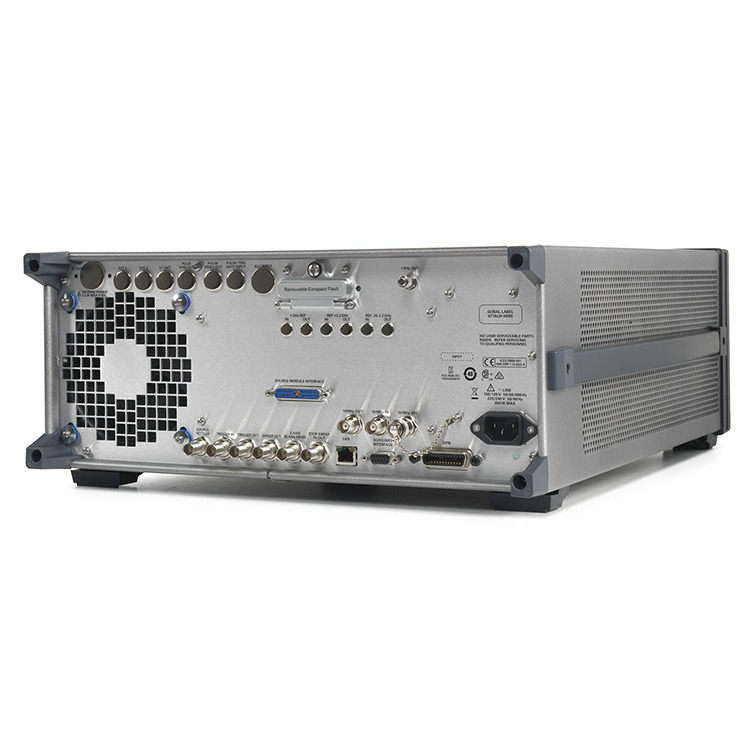

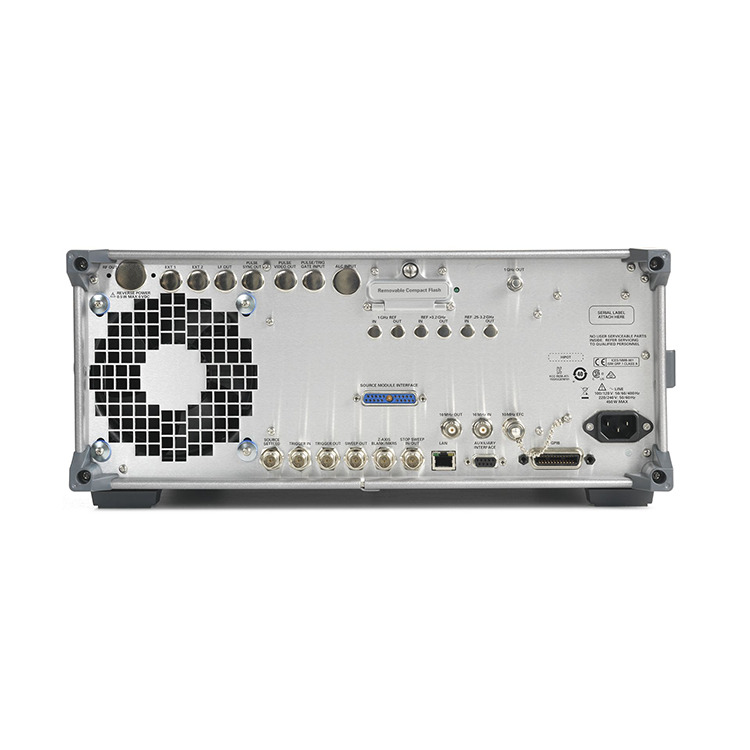

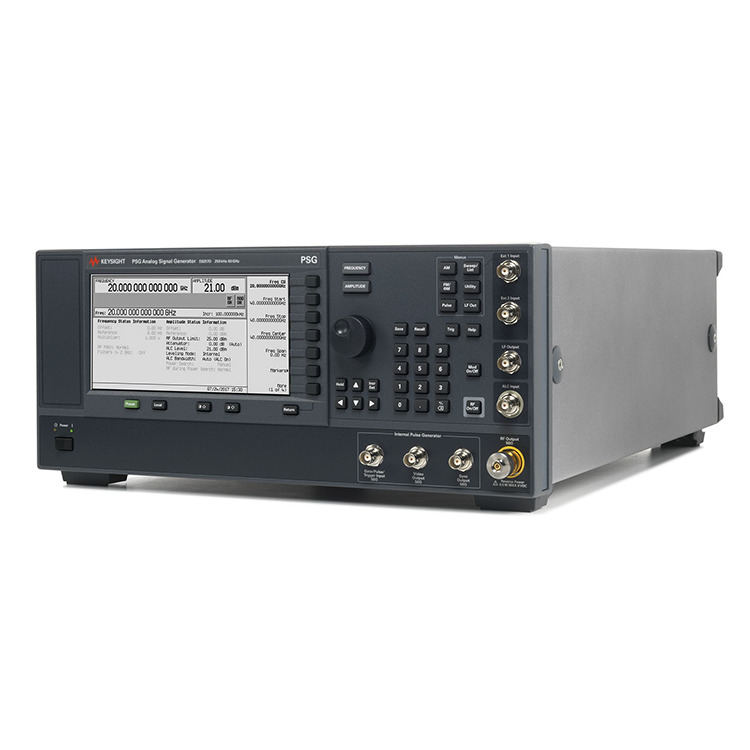

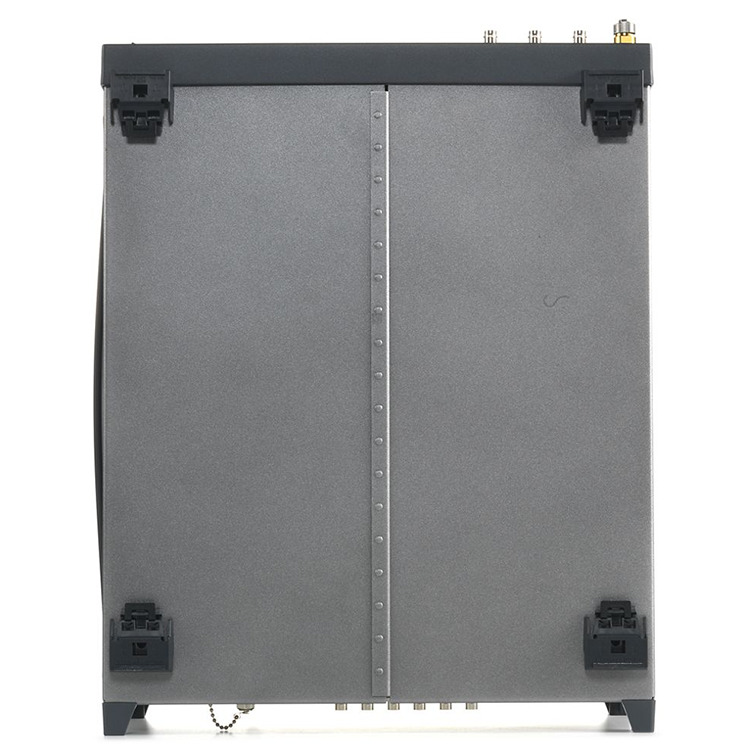

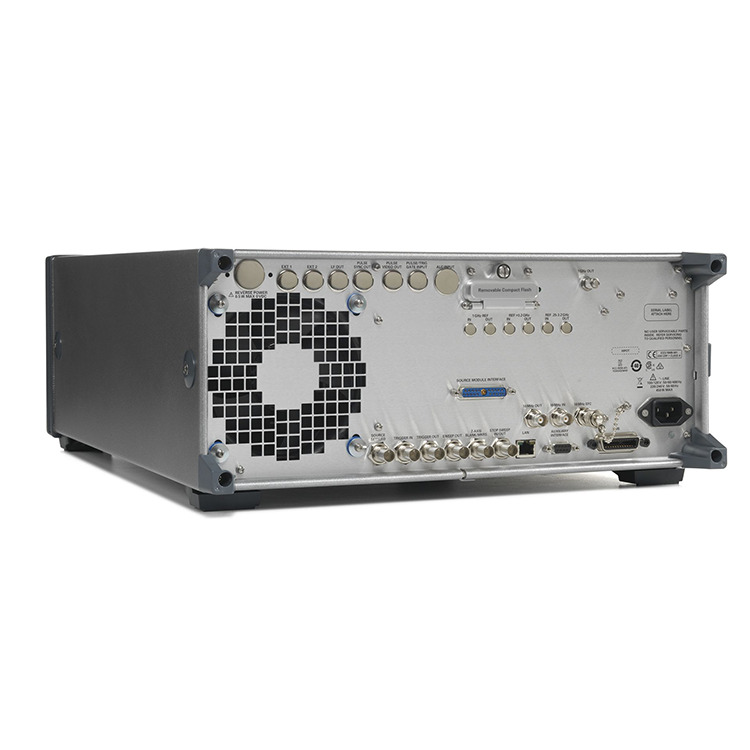

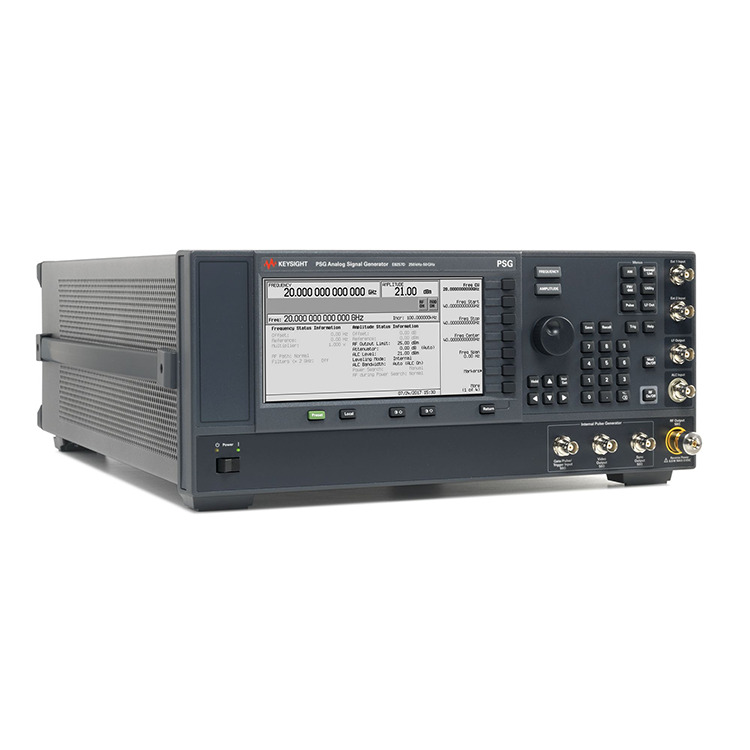

E8257D PSG アナログ信号発生器

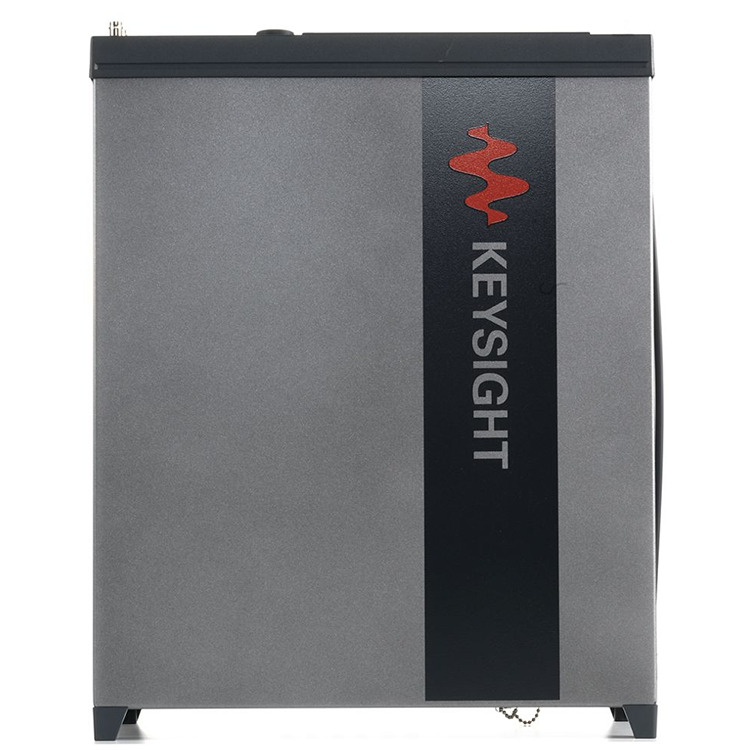

Keysight E8257Dは、高出力、低位相ノイズ、変調機能を備えた完全合成信号発生器です。仕様は、特に明記されていない限り、0 ～ 55 °C の範囲に適用され、45 分間のウォームアップ時間の後に適用されます。代表値、公称値、または測定値として示される補足特性は、25 °C における追加の (保証されていない) 情報を提供し、製品の用途に役立つ可能性があります。
計測グレードの周波数とレベルの精度、優れた歪み、およびスプリアス特性により、最も厳しいテスト要件に対応します。
広い周波数範囲にわたって測定: 13、20、31.8、40、50、および 67 GHz モデルが利用可能 (周波数エクステンダを使用すると 1.1 THz)
最大 1 W (+30 dBm) の出力電力を生成できるオプションを使用して、高出力デバイスをテストし、テスト システムの損失を克服します
非常に低い位相ノイズを実現: 100 Hz オフセットで –91 dBc/Hz、10 kHz オフセット (10 GHz) で –126 dBc/Hz で、ドップラー レーダー、ADC、受信機ブロッキング テストに対応します。
AM、FM、PM、パルス変調を信号に追加してデバイスと回路の特性を評価します
| 頻度 | 100kHz～70GHz |
| 位相ノイズ @ 1 GHz (20 kHz オフセット) | -143dBc/Hz |
| 周波数切り替え | < 7 ミリ秒 |
| IQ 変調帯域幅 (内部/外部) | 最大4GHz |
| 利用可能な変調タイプ | AM、FM、PM、パルス |
