E4991B インピーダンス・アナライザは、当社の工場から安心してご購入いただけます。E4991B インピーダンス・アナライザは、1 MHz ～ 3 GHz の周波数範囲、広いインピーダンス範囲にわたる 0.65% の基本確度、温度特性分析のための材料測定オプション、誘電率と透磁率の直接読み取り機能を備えています。
E4991B インピーダンス・アナライザは当社の工場から安心してご購入いただけます。 E4991B インピーダンス・アナライザ 1 MHz ～ 3 GHz

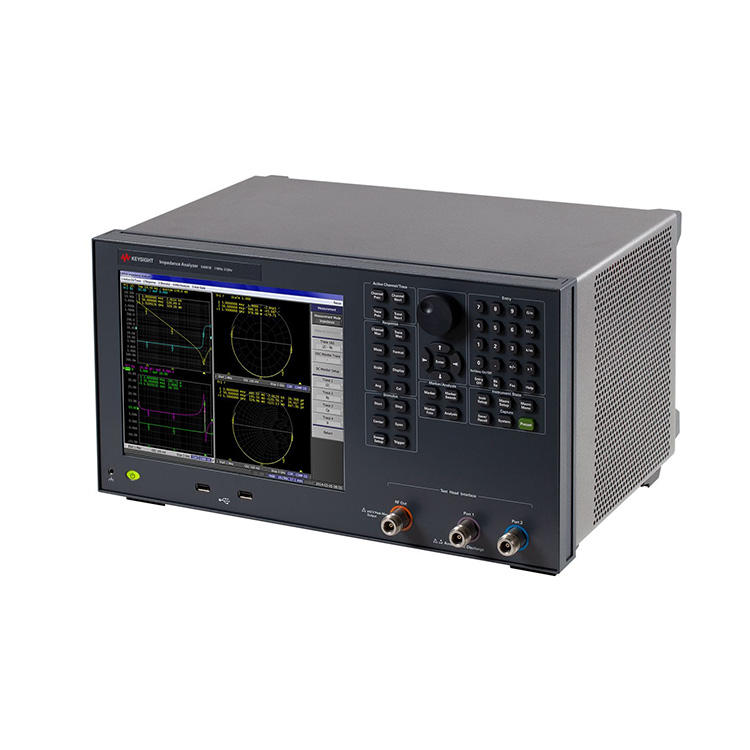

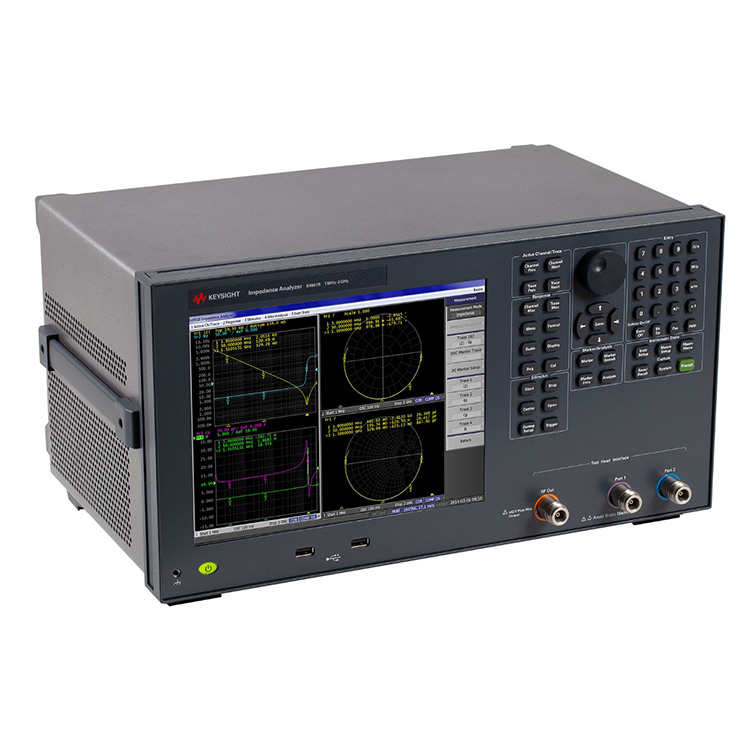

Keysight E4991B インピーダンス・アナライザは、電子部品、半導体デバイス、材料の特性評価と評価に最適なソリューションです。
3 つのアップグレード可能な周波数オプション: 1 MHz ～ 500 MHz/1 GHz/3 GHz
基本確度 ±0.65%、インピーダンス範囲 120 mΩ ～ 52 kΩ (測定確度 10% 範囲)
測定パラメータ: |Z|、|Y|、θ、R、X、G、B、L、C、D、Q、|Γ|、Γx、Γy、θΓ、Vac、Iac、Vdc1、Idc1 (1. オプション 001 が必要です)
内蔵DCバイアス（オプション001）：0V～±40V、0A～±100mA

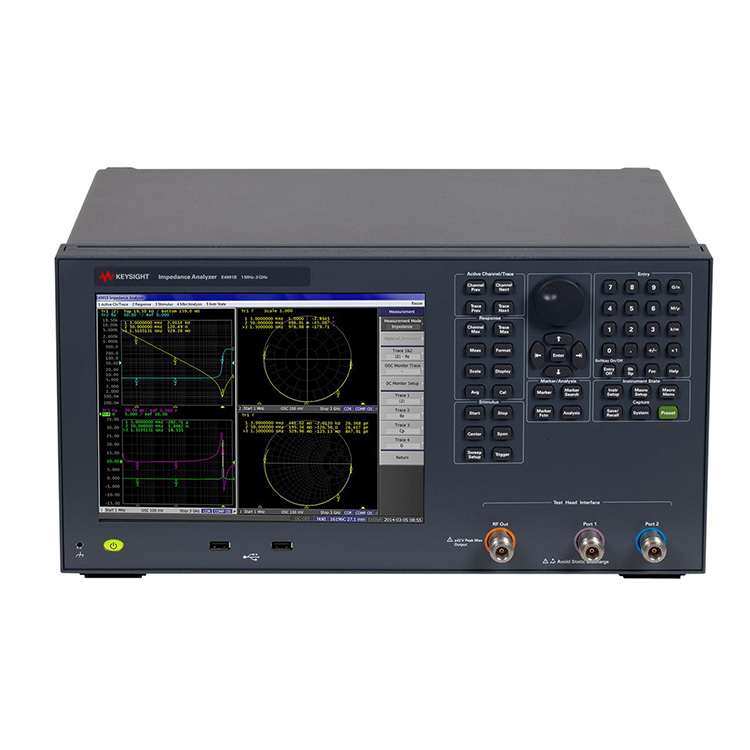

タッチスクリーン付き 10.4 インチカラー LCD 上の 4 チャンネル & 4 トレース
データ解析機能：等価回路解析、リミットラインテスト
誘電体・磁性体測定（オプション002）：|εr|、εr'、εr''、tanδ(ε)、|μr|、μr'、μr''、tanδ(μ)
温度特性測定 (オプション 007) および信頼性の高いオンウェーハ測定 (オプション 010) 機能
材料測定オプションは、温度特性解析機能 (オプション 007) と誘電率と透磁率の直接読み取り機能 (オプション 002) を提供します。
プローブ ステーション接続キット (オプション 010) は、最大 3 GHz までの正確なオンウェーハまたはマイクロコンポーネントのインピーダンス測定ソリューションを提供します。
E4991B は、測定を簡単かつ信頼性の高いものにするために設計されたさまざまなテストアクセサリをサポートしています。
研究開発、QA、検査のいずれの分野においても、E4991B は電子部品、半導体デバイス、材料の特性評価と評価に最適なソリューションです。
材料測定の場合、E4991B は N1500A-005 材料測定スイートと連携し、治具のセットアップからレポート生成まで、簡単な測定 (最大 1 GHz) を提供します。
| 追加情報： | 正確なインピーダンス評価に最適なRF IV 等価回路解析（7モデル） 材質測定(opt. 002) 温度特性試験 (opt. 007) ウエハ上インピーダンス測定プローブステーション (オプション 010) 付き 4 チャネル、4 トレース |
| 基本精度: | 0.65% |
| DCバイアス: | 0V～±40V、0A～±100mA（オプション001） |
| 頻度： | 1MHz～500MHz/1GHz/3GHz |
| 最大周波数: | 3GHz |
| 測定： | RF-IV法 |
| 測定範囲 (精度 < 10%): | 120mΩ～52kΩ |
| その他の機能: | 等価回路解析、リミットラインテストなど 誘電体・磁性体測定（オプション002）、温度特性測定（オプション007）、 |
| 特別な機能: | 該当なし |
| ターゲットDUT: | 汎用デバイス 材料 |
| タイプ： | インピーダンスアナライザー |
